> AD12單極無鎖方形按鈕

•
•
•
•

產品名稱：    AD12單極無鎖方形按鈕
產品型號：       AD12-122-S
電器額定值：      3A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：  ≥100MΩ
耐壓(常態)：      1500V
電器壽命(次)：    無鎖50000次，自鎖25000次
機械壽命(次)：    無鎖200000次，自鎖50000次
工作環境溫度：    -5℃~+75℃
防護等級：        IP40
產品認證：        CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

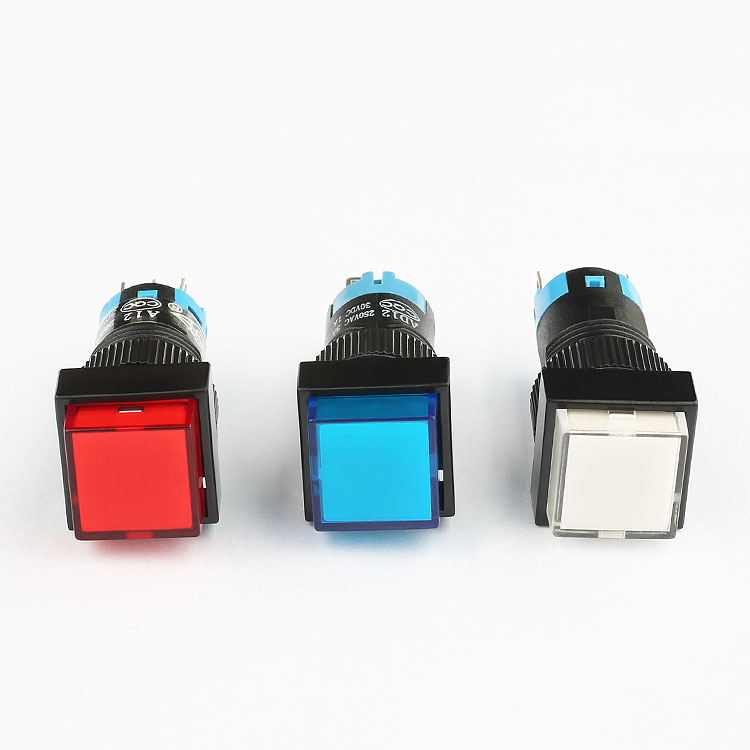

AD12單極無鎖藍色方形按鈕是一種常見的工業控制元件，通常用于電路的通斷控制。

以下是關于該按鈕的詳細說明及使用建議：

1. ?基本參數?

?型號?：AD12（部分廠商可能以AD-12或AD12系列標注）

?類型?：單極（SPST，單刀單擲）無鎖型（瞬時型）

?觸點結構?：1組常開觸點（NO），按壓時導通，松開后自動復位斷開

?顏色?：藍色（通常表示功能區分或警示）

?材質?：按鈕帽多為塑料，內部觸點為銀合金或銅合金

?安裝方式?：面板開孔安裝（方形設計，常見尺寸為22×22mm或類似）

2. ?典型應用場景?

?設備啟停?：短時觸發控制（如測試、復位、點動操作）

?信號輸入?：PLC、單片機等控制系統的信號觸發

?指示燈測試?：配合自鎖電路測試設備狀態

?低壓控制電路?：12-24V DC或220V AC（需確認具體型號的電壓/電流容量）

3. ?安裝注意事項?

?面板開孔?：需匹配按鈕方形尺寸（常見為22×22mm，具體以產品手冊為準）

?固定方式?：通過背部螺母緊固在面板上

?防水需求?：若用于潮濕環境，需選擇IP65及以上防護等級型號

4. ?常見問題排查?

?按鈕無響應?：

檢查接線是否正確，觸點是否氧化（可用萬用表通斷檔測試）

確認負載功率未超出觸點容量（典型容量：5A 250V AC）

?卡頓/不回彈?：

清理內部灰塵或異物

檢查彈簧是否老化

5. ?替代型號推薦?

若AD12不可用，可考慮：

LA系列?（如LA38-11Z，紅色/綠色可選）

自鎖型按鈕?：若需保持狀態（如開關機），需更換為自鎖型號（如AD16）

6. ?選型建議?

?電壓/電流?：確認實際負載參數，避免過載

?環境要求?：高溫/高濕環境需選耐溫材質或防濺設計

?認證標準?：工業場景建議選擇通過CE、UL等認證的產品
