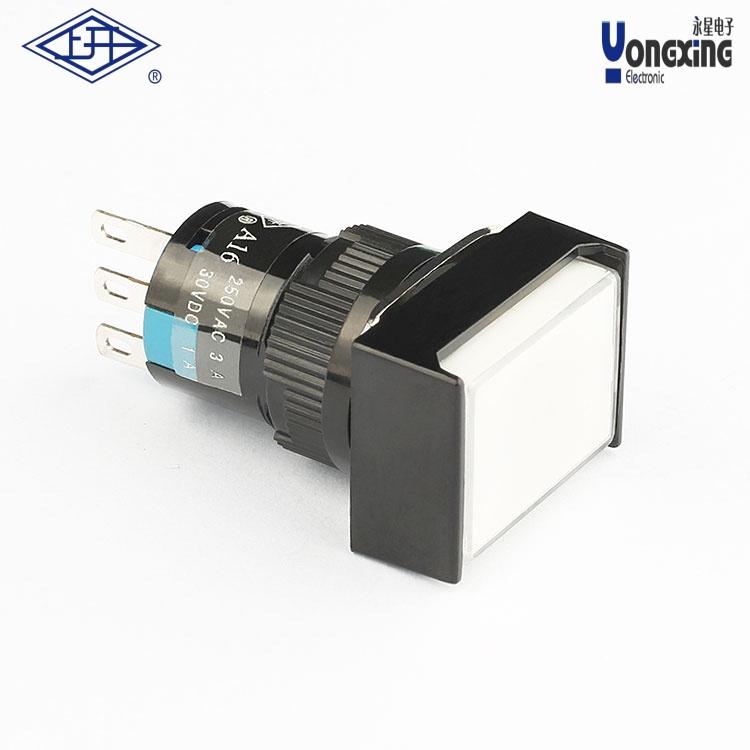

> AD16單極自鎖長方形白色按鈕

•
•
•
•

產品名稱：     AD16單極自鎖白色長方形按鈕
產品型號：      AD16-113-W
電器額定值：      3A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：  ≥100MΩ
耐壓(常態)：      1500V
電器壽命(次)：    無鎖50000次，自鎖25000次
機械壽命(次)：    無鎖200000次，自鎖50000次
工作環境溫度：    -5℃~+75℃
防護等級：        IP40
產品認證：        CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

AD16系列單極自鎖白色長方形按鈕是一種常見的工業控制元件，主要用于設備面板上的開關控制。

以下是關于該按鈕的關鍵信息梳理：

一、核心特性

?型號解析?：

AD16?：標準按鈕開關系列號

?單極?：?jiǎn)谓M觸點（1常開或1常閉）

?自鎖?：機械鎖定結構，按一次保持接通，再按復位斷開

?白色/長方形?：外觀為白色方形設計（常見尺寸22×22mm面板開孔）

?

電氣參數?：

額定電壓：AC 250V / DC 30V

額定電流：通常5A（阻性負載）

觸點類型：1NO或1NC（需確認具體型號后綴）

?機械特性?：

操作力：約3-5N

壽命：機械壽命≥10萬次，電氣壽命≥5萬次

防護等級：IP40（防塵設計，不防水）

二、選型注意事項

?負載匹配?：

感性負載（如繼電器線圈）需降額使用，建議≤3A

容性負載需添加浪涌抑制電路

?

安裝細節?：

面板厚度適配：0.5-4mm金屬/塑料面板

標配螺母固定，需使用22mm開孔器加工安裝孔

?

特殊需求?：

需要IP65防護時選防水型號（AD16B-□S）

帶LED指示的版本需額外供電（AD16-22D系列）

三、典型應用場景

機床設備啟停控制

配電柜緊急停止按鈕（需配合紅色蘑菇頭使用）

自動化產線模式切換開關

儀器儀表的功能鎖定

四、故障排查要點

?無法自鎖?：

檢查內部卡簧是否斷裂

確認是否為瞬時型誤標自鎖型號
