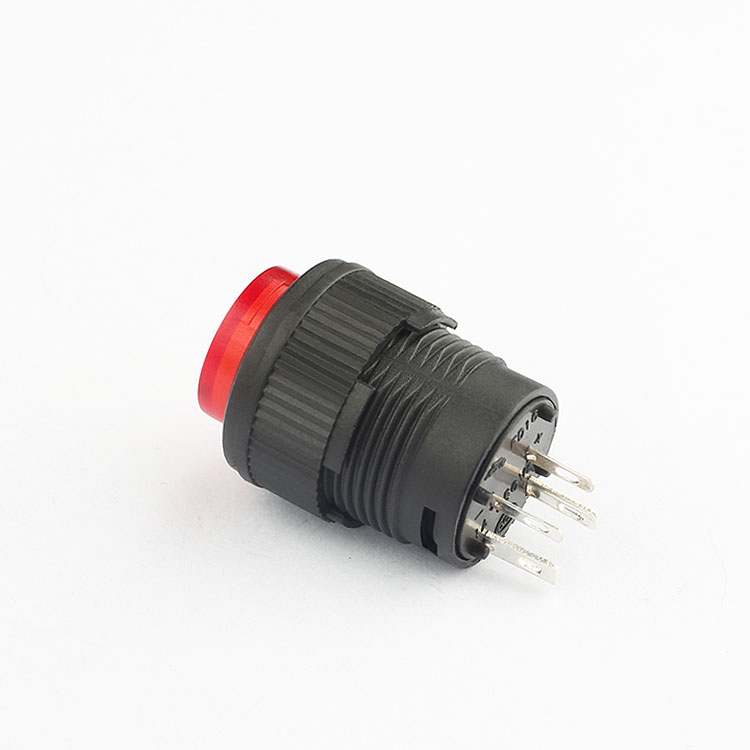

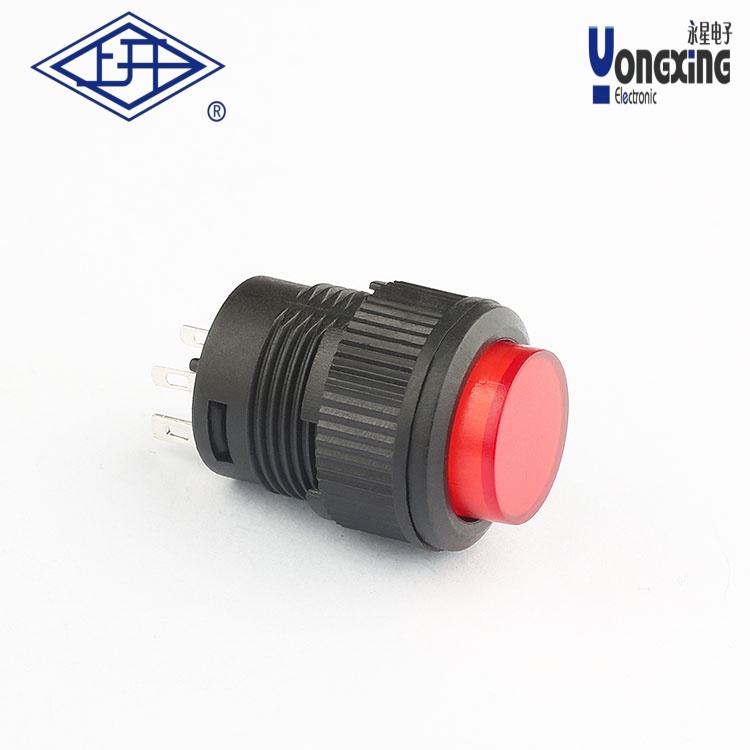

> FD16單刀無鎖帶燈FD16-121L24D-R

•
•
•
•

產品名稱：      FD16單刀無鎖帶燈
產品型號：       FD16-121L24D-R
電器額定值：      1A 250V AC
接觸電阻(初始值)：  ≤50MΩ
絕緣電阻(常態)：   100MΩ
耐壓(常態)：      1500V
電器壽命(次)：     無鎖10000次，自鎖5000次
機械壽命(次)：     無鎖50000次，自鎖10000次
工作環境溫度：     -25℃~+55℃
防護等級：        IP40
產品認證：        CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

關于FD16系列單刀無鎖帶燈開關（型號FD16-121L24D-R）的基本信息，以下是綜合整理的關鍵參數及說明：

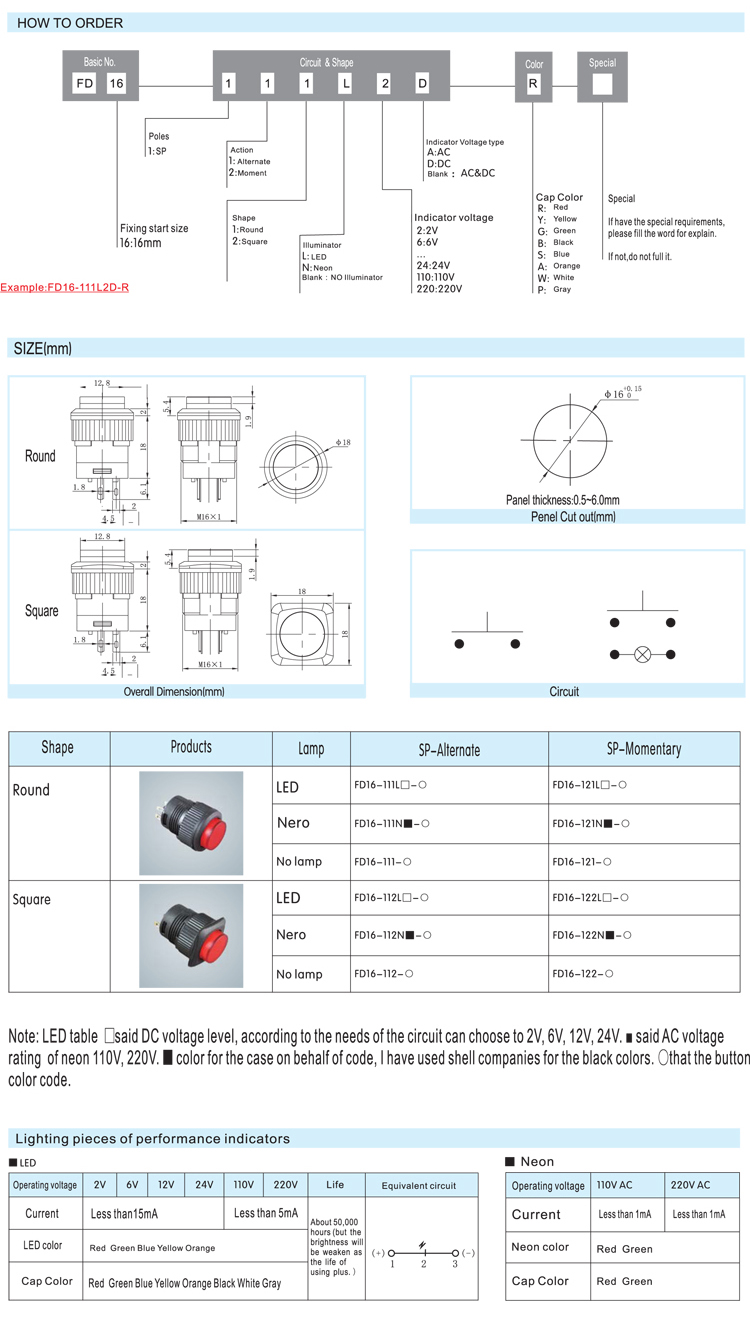

?1. 型號解析?

?FD16?：開關系列型號，通常表示設計規格或外殼尺寸。

?單刀（SPST）?：單極單擲，即一組觸點，控制一個電路的通斷。

?無鎖?：瞬時開關，按下后自動復位（非自鎖型）。

?帶燈?：內置指示燈（多為LED）。

?121L24D-R?：

?12?：電壓等級（可能為12V DC）；

?1?：額定電流（可能為1A）；

?L?：燈類型（如LED）；

?24?：可能為燈電壓（24V DC）；

?D?：觸點類型（如鍍金觸點）或開關方向；

?R?：顏色代碼（如紅色燈/按鍵）。

?

2. 主要參數?

?額定負載?：通常為1A @ 12-24V DC（具體以規格書為準）。

?觸點材質?：鍍金或銀合金（耐氧化，延長壽命）。

?指示燈?：LED（顏色可能為紅、綠等，由后綴“R”推斷為紅色）。

?操作方式?：瞬動式（按下接通，松開斷開）。

?防護等級?：IP40或類似（防塵，不防水）。

?使用壽命?：約10萬次操作（取決于負載類型）。

?

3. 機械特性?

?安裝方式?：面板安裝（常見孔徑φ16mm）。

?按鍵類型?：平頭或凸頭，材質為塑料/金屬。

?接線端子?：插片端子或導線焊接（需確認具體型號）。

?

4. 應用場景?

低壓控制電路（如儀器儀表、工控設備、汽車電子）。

需狀態指示的開關場合（如電源啟停、故障報警）。

?

5. 注意事項?

?電壓匹配?：確保負載電壓/電流不超過額定值（尤其LED指示燈需匹配電壓）。

?認證?：查看是否有UL、CE等安規認證（工業應用必備）。

?兼容性?：確認尺寸與面板開孔匹配（典型孔徑φ16mm）。

?建議?：如需精確參數，請參考官方數據手冊或聯系供應商確認，避免因型號后綴差異導致選型錯
