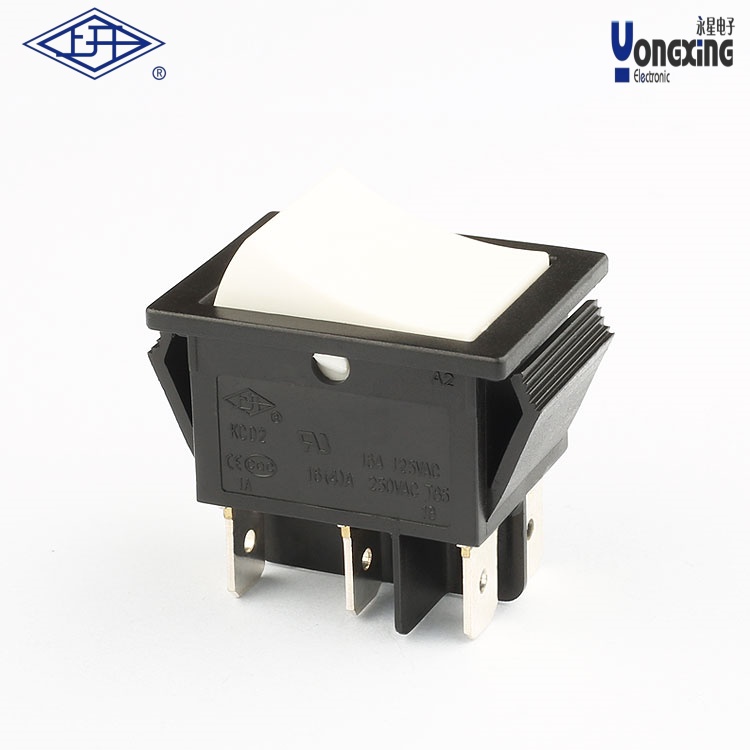

> KCD2六腳不帶燈船型開關

•
•
•
•

產品名稱：      KCD2六腳不帶燈船型開關
產品型號：        KCD2-22-CA2A-B-W
電器額定值：      16(4)A 250V AC
接觸電阻(初始值)：  ≤50MΩ
絕緣電阻(常態)：   ≥1000MΩ
耐壓(常態)：      1500V AC ,1min
電器壽命(次)：    10000次
機械壽命(次)：    50000次
工作環境溫度：    T55,T85,T125
防護等級：        IP65
產品認證：        CE、CQC、UL、CB、ENEC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

以下是關于KCD2六腳不帶燈船型開關的核心信息綜合整理：

一、核心參數

?產品型號

KCD2-22-CA2A-B-W（此為常見型號，不同廠家可能存在變體）

?

電氣特性?

額定負載：16(4)A 250V AC

接觸電阻：≤50MΩ（初始值）

絕緣電阻：≥1000MΩ（常態）

耐壓強度：1500V AC（1分鐘常態測試）

?

壽命與可靠性?

機械壽命：50,000次操作

電器壽命：10,000次通斷

?

環境適應性?

工作溫度：支持T55/T85/T125三級（最高125℃）

防護等級：IP65（防塵防水）

?認證標準?

通過CE、CQC、UL、CB、ENEC、ROHS等國際認證

二、結構特點

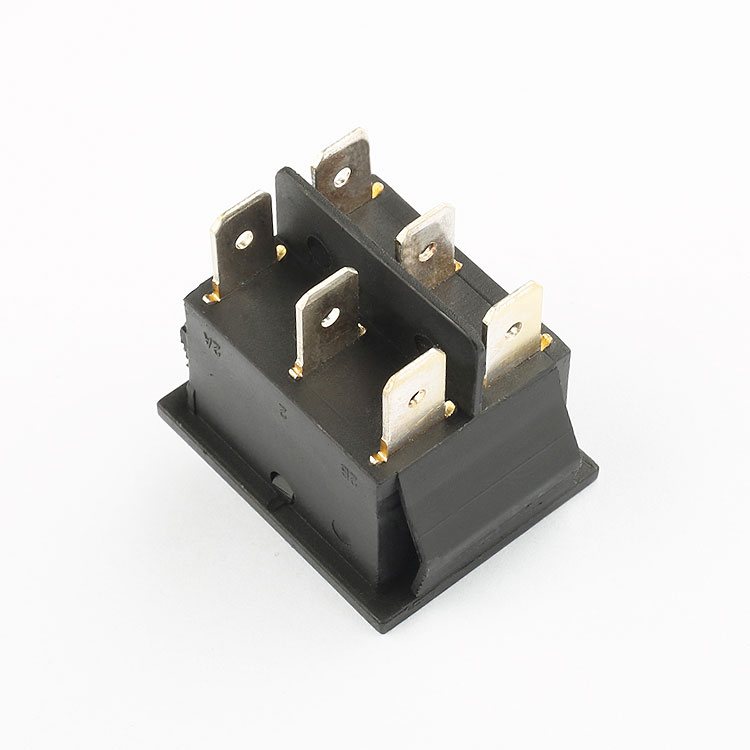

?引腳配置?：6引腳設計，適用于雙路控制（雙刀雙擲結構），無指示燈功能。

?
對比其他型號?：

KCD2定位低功率設備（如小家電控制），而KCD4系列支持更高電流負載（如16A大功率電器）。

三、接線與應用

?接線邏輯?

6腳通常分為兩組獨立電路（雙刀雙擲），每組含公共端（COM）、常開端（NO）、常閉端（NC）。需根據電路需求選擇通斷路徑。

?

典型應用場景?

工業設備控制（機械啟停、輸送帶方向切換）

汽車電子（車窗、座椅調節等無指示燈需求的模塊）

家電及醫療設備（需高防護等級的開關控制部件）。

四、選型注意

?無燈設計優勢?：適用于無需狀態指示或外部照明的場景，結構更簡潔且成本較低。

?兼容性?：確認引腳間距與PCB布局匹配，避免與帶燈型號（如KCD2-202N）混淆。
