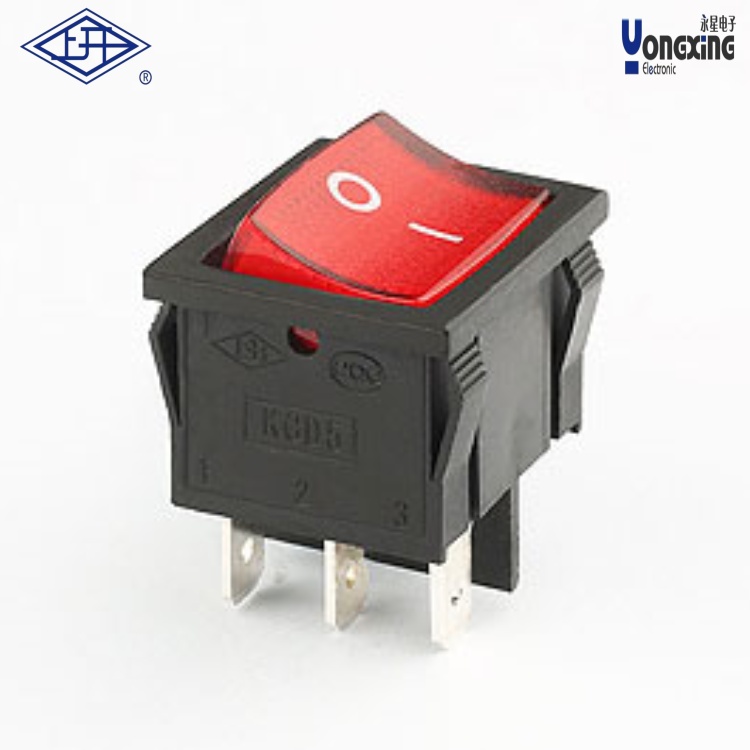

> KCD5單極雙擲紅色船型開關

•
•
•
•

產品名稱：            KCD5單極雙擲船型開關
產品型號：              KCD5-12-CA1B-B-R-01
電器額定值：          6A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：    ≥1000MΩ
耐壓(常態)：           1500V AC ,1min
電器壽命(次)：       10000次
機械壽命(次)：       50000次
工作環境溫度：      T55
防護等級：              IP40
產品認證：             CE、CQC、UL、ROHS

下載產品樣冊下載產品樣冊

產品詳情

關于KCD5單極雙擲紅色船型開關的參數及選型信息整理如下：

一、基本參數

?結構特性?

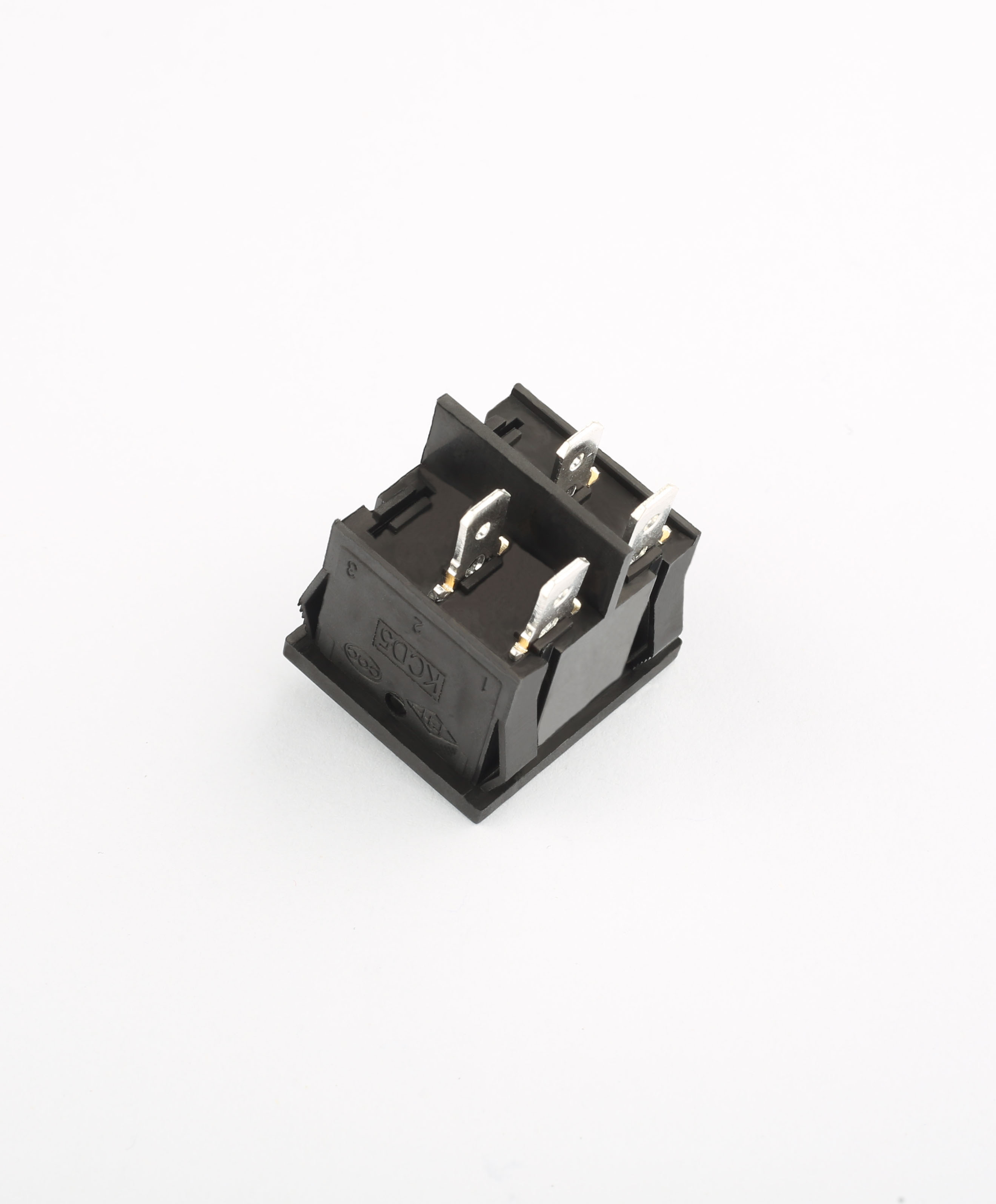

采用單極雙擲（SPDT）設計，通常對應4腳結構。

部分型號可能標注為雙刀雙擲（DPDT），對應6腳配置，需根據實際需求區分。

?

電氣參數?

額定電流：6A

額定電壓：250V27

?外觀與顏色?

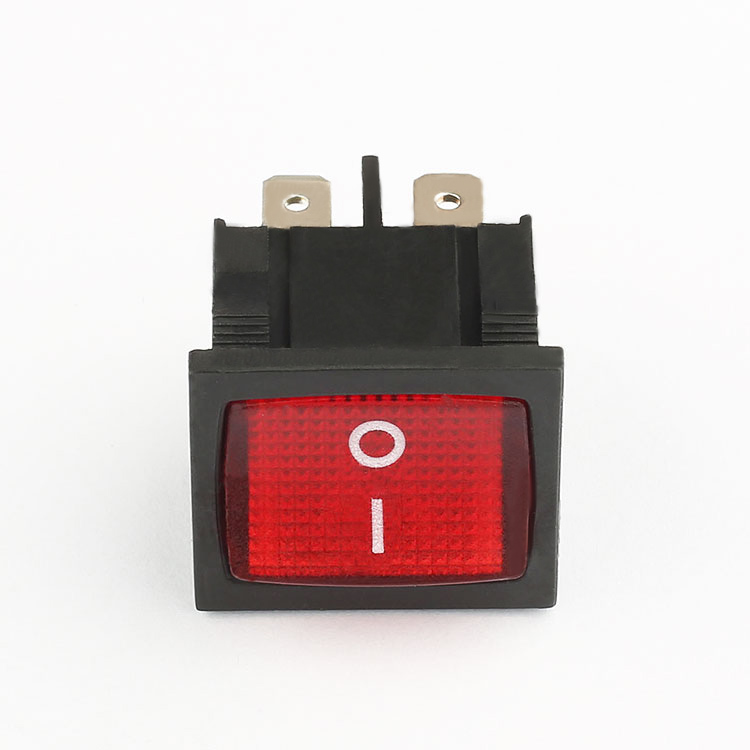

紅色按鈕類型，部分型號可選帶燈或不帶燈設計。

帶燈版本通常集成紅、綠燈指示功能。

二、安裝規格

?開孔尺寸?：常見為 ?19×22mm? 或 ?21×24mm?，具體需參考型號后綴標注。

?面板適配性?：適用于標準電源開關面板，支持雙聯翹板結構安裝。

三、注意事項

確認腳位數量與電路需求匹配，單極雙擲通常對應4腳，雙刀雙擲需選擇6腳型號。

帶燈版本需注意額外引腳接線方式。
