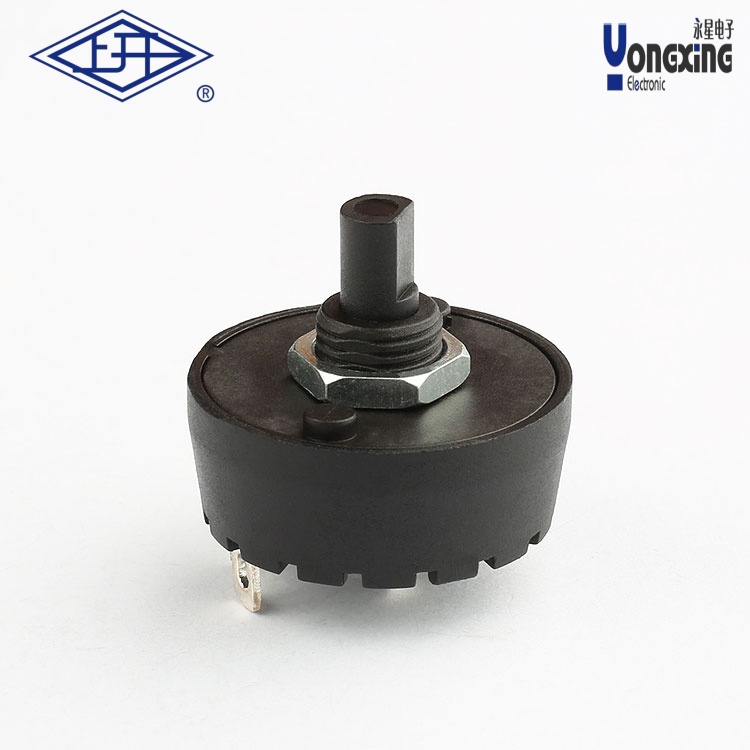

> RS1單極四檔自復位旋鈕開關

•
•
•

產品名稱：                RS1單極四檔自復位旋鈕開關
產品型號：                 RS1-14F-AEH-BBA-S1(S1:無自復位）
電器額定值：            6A 250V AC
接觸電阻(初始值)：  ≤50MΩ
絕緣電阻(常態)：      ≥100MΩ
耐壓(常態)：             1500V AC
電器壽命(次)：         10000次
工作環境溫度：        T125
產品認證：               CQC、ENEC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

RS1單極四檔自復位旋鈕開關特性及選型要點

1. ?核心參數與型號?

?型號標識?：RS1-14F-AEH-BBA（帶自復位功能），后綴“S1”表示無自復位型號。

?電氣性能?：額定電流6A、電壓250V AC，常態絕緣電阻≥100MΩ，接觸電阻≤50MΩ，電氣壽命達10000次。

?耐壓等級?：常態下耐壓1500V AC。

?認證標準?：通過CQC、ENEC、ROHS認證。

2. ?結構與功能特點?

?單極四檔設計?：通過單極結構實現四檔位切換，適用于多模式電路選擇場景。

?自復位機制?：操作后自動返回初始位置，避免誤操作或長時間保持特定狀態。

?緊湊設計?：適配空間受限的安裝環境，支持面板或PCB安裝。

3. ?應用場景?

?工業設備?：如機床、生產線控制面板的檔位切換。

?電子設備?：音視頻設備、儀器儀表的電路模式選擇。

4. ?選型建議?

?極數與檔位匹配?：根據電路需求選擇單極結構（RS1）。

?復位功能必要性?：頻繁操作場景優先選用自復位型號（如RS1-14F-AEH-BBA）。

?安裝兼容性?：需結合設備尺寸和面板布局選擇適配型號。

5. ?附加優勢?

?耐用性?：支持高頻率操作，機械穩定性強。

?靈活性?：多檔位切換滿足復雜控制需求，且兼容不同電氣環境。
