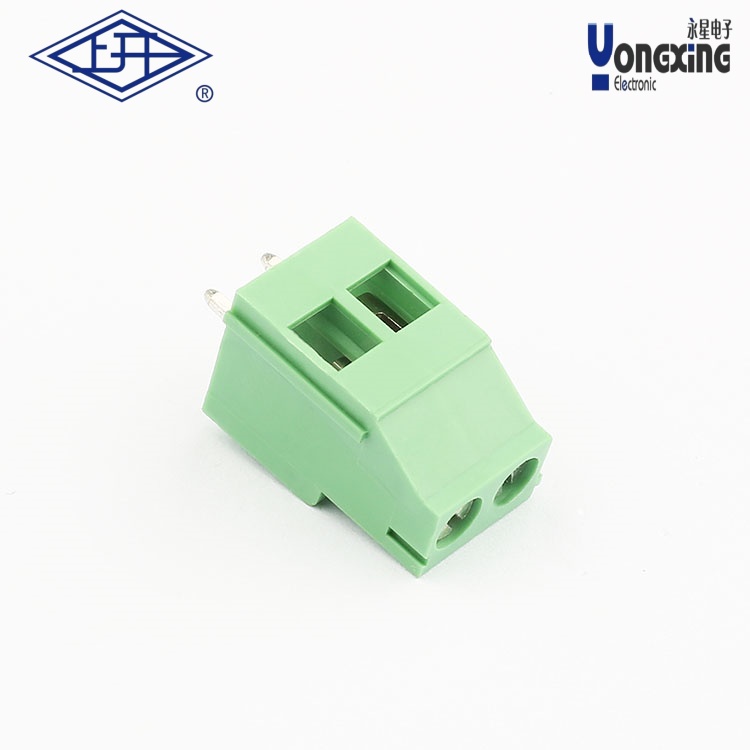

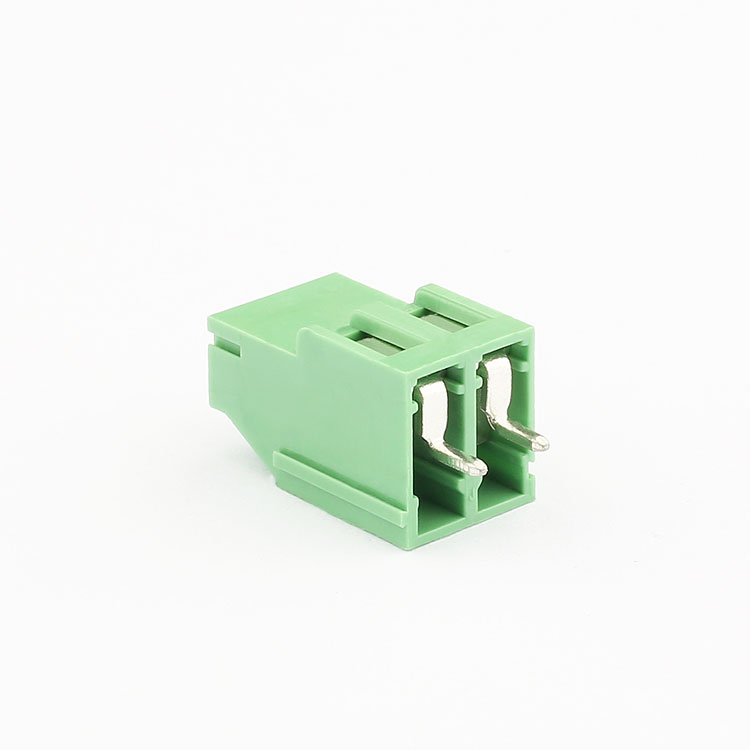

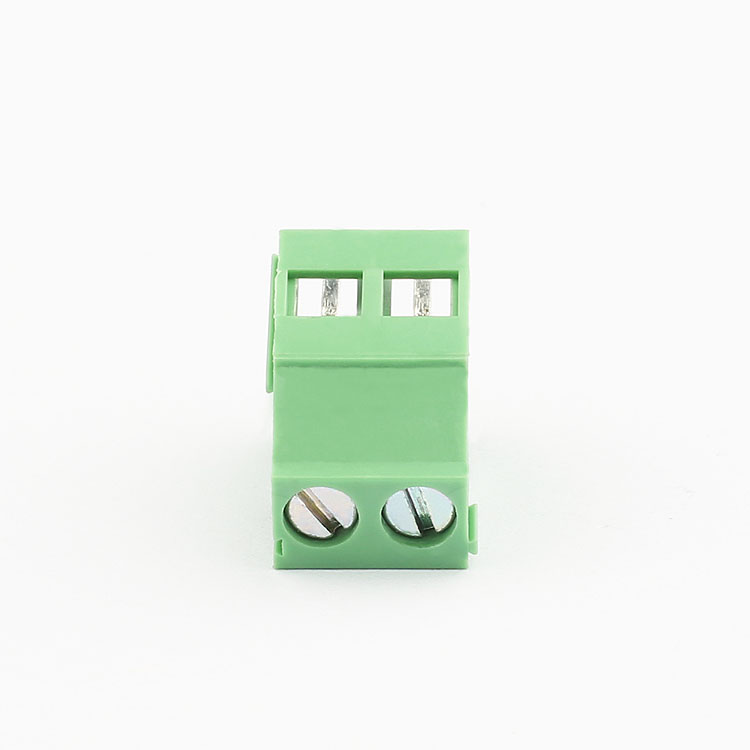

> YB螺釘式PCB兩針接線端子

•
•
•
•

產品名稱：     YB螺釘式PCB兩針接線端子

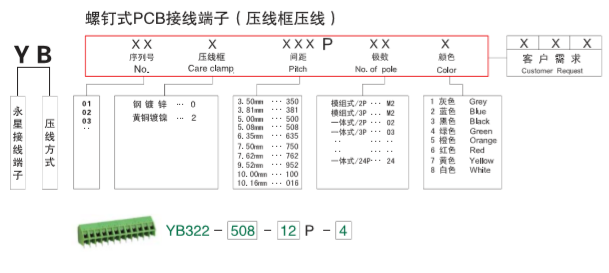

產品型號：      YB422B-
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm

下載產品樣冊下載產品樣冊

產品詳情

YB螺釘式PCB兩針接線端子是一種專為印刷電路板設計的電氣連接器件，以下從產品特性、技術參數及應用場景等方面進行說明：

一、產品定義與分類

?基礎定義?：屬于螺釘式PCB接線端子類別，通過螺釘壓緊方式固定導線，適用于印刷電路板的電氣連接場景。

?結構組成?：通常包含金屬導電片（銅材質鍍金/鎳）、絕緣外殼（如綠色TPU材質）、固定螺釘及PCB焊接引腳。

二、技術參數與規格

?電氣性能?：

額定電流：常見10A至57A（視具體型號而定）；

額定電壓：300V至750V45；

接觸電阻：≤5mΩ（高導電性銅材確保低損耗）。

?機械參數?：

間距規格：5.00mm、5.08mm、6.35mm、7.62mm等；

接線能力：支持線徑范圍通常為22-12 AWG（截面積0.2-4mm2）；

耐溫范圍：-40°C至+90°C。

三、核心設計特點

?可靠性提升?：

采用頂部固定板與限制擋板聯動設計，通過調節螺釘壓力實現導線防脫落；

防觸摸外殼設計，符合電氣安全標準。

?安裝靈活性?：

支持直插焊接或拼裝擴展，適應單行/雙行PCB布局；

提供垂直/水平進線方向選擇，適配不同空間需求。

四、典型應用場景

?工業設備?：如自動化控制模塊、傳感器信號連接；

?消費電子?：家電主板、電源適配器內部布線；

?新能源領域?：電動汽車充電模塊、光伏逆變器PCB連接。

五、選型建議

?參數匹配?：根據實際電流負載選擇端子額定值（建議預留1.5倍裕量）；

?認證要求?：優選符合ROHS、UL認證的產品，確保環保與安全性；

?供應鏈考量?：可通過專業平臺（如京東工業品、1688）篩選多規格供應商。

通過上述特性可見，YB螺釘式端子憑借其高可靠性與靈活配置，成為PCB連接場景的主流選擇之一。
