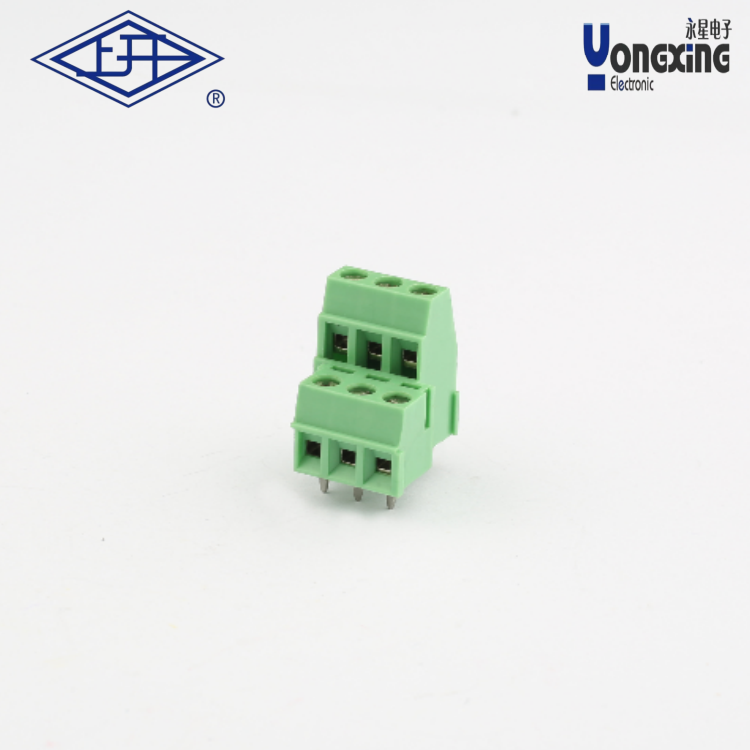

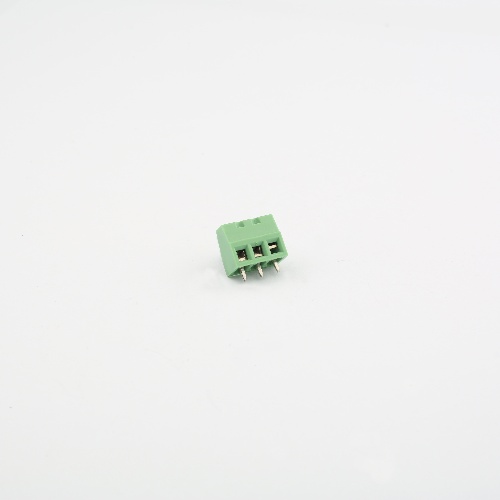

> YB螺釘式PCB接線端子

•
•
•
•

產品名稱：     YB螺釘式PCB接線端子
產品型號：      YB312-
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm



下載產品樣冊下載產品樣冊

產品詳情

YB螺釘式PCB接線端子是一種專為印刷線路板（PCB）設計的電氣連接配件，其核心參數及特性如下：

核心參數

?額定電流/電壓?：10A/300V

?操作溫度?：-40℃～+150℃，瞬間耐溫可達+250℃（持續5秒）

?電氣性能?：接觸電阻≤20mΩ，絕緣電阻＞5000mΩ（測試電壓DC500V），耐壓能力AC2000V/1min

?適用線徑?：支持28-14AWG（1.5mm2），剝線長度建議6-7mm。

結構特點

?螺釘壓接技術?

通過螺釘固定導線，確保連接穩固且接觸電阻低，適用于需要高頻維護或高振動環境的場景。

?

模塊化設計?

焊腳與夾線體分離，避免焊接點因螺絲操作受損，提升長期可靠性。

?緊湊布局?

適配PCB高密度布線需求，常見針距規格包括3.81mm、5.0mm等，滿足不同空間布局要求。

典型應用

?工業控制設備?：如PLC、變頻器等需要穩定電氣連接的場景。

?電力系統?：配電箱、光伏發電系統中的線路板連接。

?通信及照明?：結合彈簧式或插拔式端子，用于復雜系統的模塊化接線。

兼容性

與YA、YC等同系列產品兼容，支持多樣化組合應用，便于擴展和維護。
