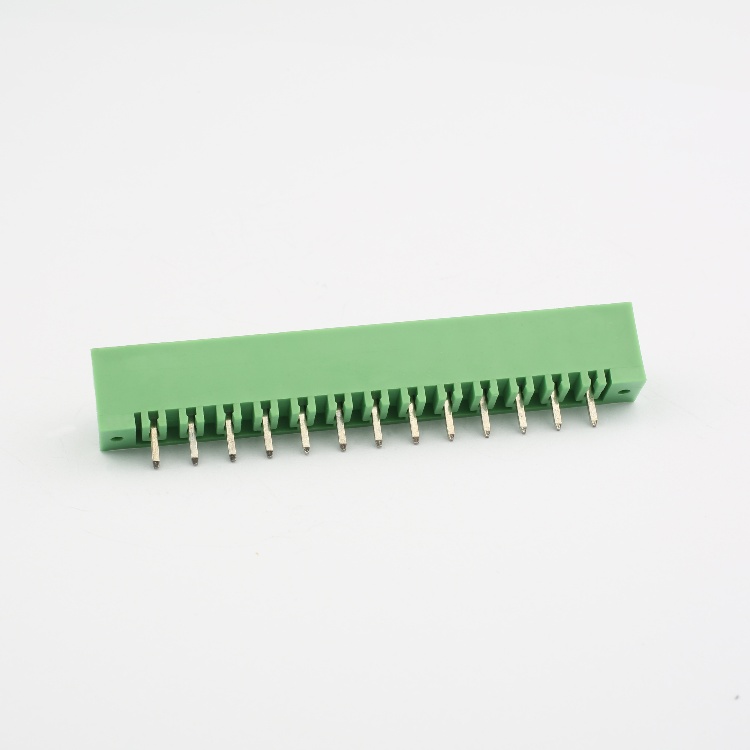

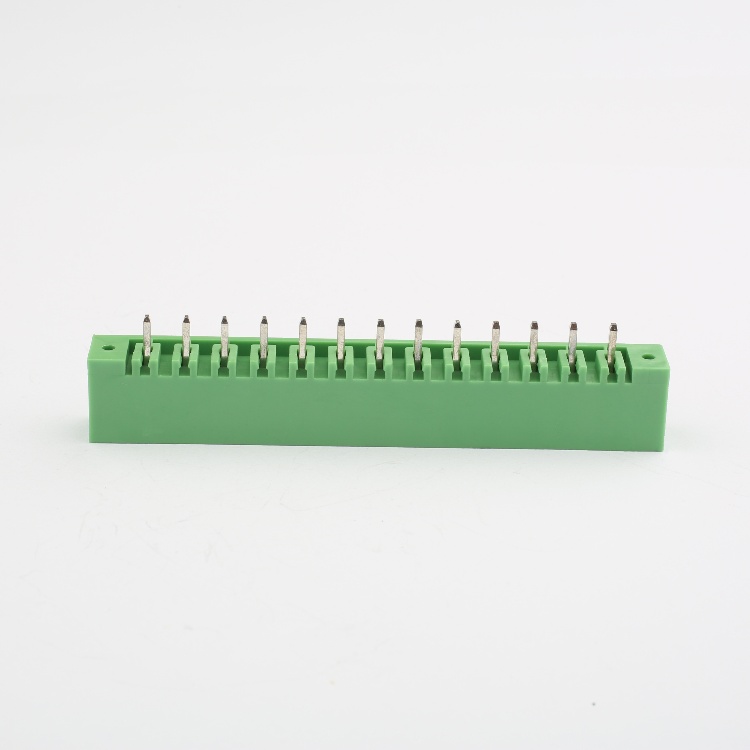

> YE插拔式接線端子13針

•
•
•
•

產品名稱：     YE插拔式接線端子13針
產品型號：       YE060-500/YE060-508
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       16A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：         AC2000V/1min

下載產品樣冊下載產品樣冊

產品詳情

YE插拔式接線端子13針（YE060-500/YE060-508）的技術參數及應用特點如下：

一、核心參數

?電氣性能?

額定電壓：300V

額定電流：16A

接觸電阻：≤20mΩ

絕緣電阻：>5000mΩ（DC500V測試條件下）

耐電壓：AC2000V/1min

?

環境適應性?

操作溫度范圍：-40℃～+150℃

瞬時耐溫：+250℃（5秒內）

?

結構設計?

采用插拔式兩段式連接結構，一端壓接導線后插入另一焊接于PCB板的部分，具備防振動設計以保障長期穩定性。

可通過裝配耳、裝配扣位等附件實現水平/垂直/傾斜安裝。

二、應用優勢

?便捷性?

支持冷壓技術，無需焊接即可快速完成導線連接，適配6.3mm、4.8mm等多種線徑。

?

可靠性?

銅材質接插件確保高導電性和耐腐蝕性，緊湊設計節省空間，適用于高頻插拔場景。

兼容性?

可集成到現有電氣架構中，支持與其他接線系統（如標識條、短路片）配合使用。

三、適用場景

主要用于需高可靠連接的工業控制、電源設備及PCB板電路，尤其適用于振動環境中要求氣密性和長期穩定性的場景。
